一、產品概述：

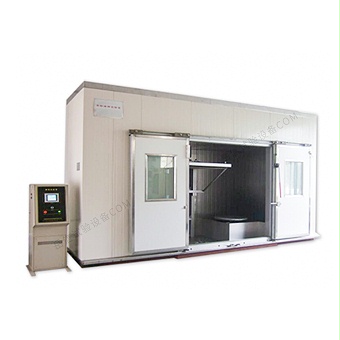

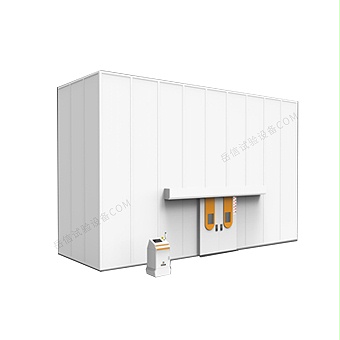

軍標風源淋雨試驗箱是一種嚴格按照GJB 150.8A-2009《軍用裝備實驗室環境試驗方法 第8部分：淋雨試驗》標準設計制造的精密環境試驗設備 。其核心在于在一個試驗箱內集成有風源的淋雨（吹雨）、滴雨和強化試驗三種程序，通過模擬不同強度的降雨環境，精確評估軍用設備、電子元器件及外部構件的外殼密封防雨性能，以及其在淋雨期間和之后的工作效能 。

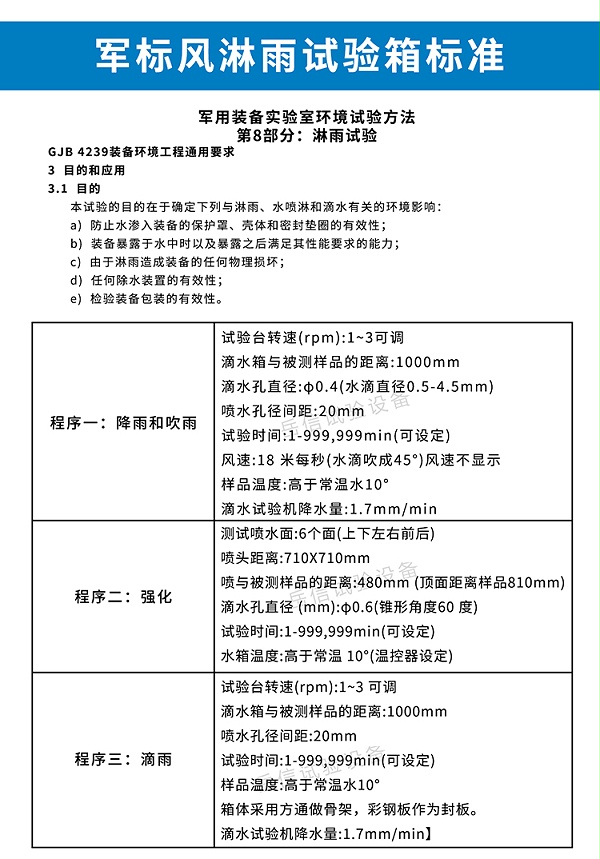

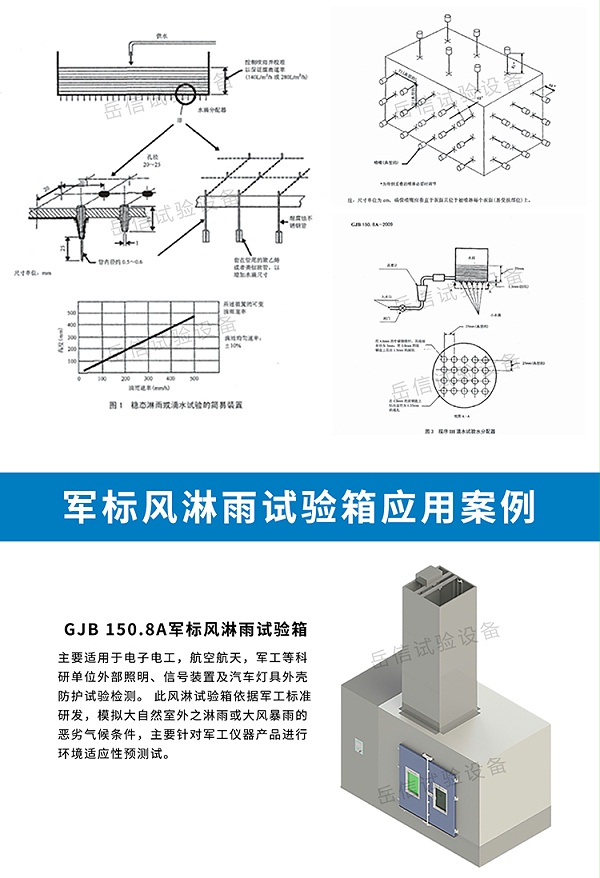

二、技術原理：三種測試程序

設備通過三套獨立的系統，分別模擬三種不同的淋雨效應，以全面考核產品的防水能力：

1.程序Ⅰ：降雨和吹雨試驗：旨在評估伴隨強風的降雨對設備密封性的影響。系統使用0.5-4.5mm直徑的雨滴，在10-18m/s 部分設備可達≥18m/s）的水平風速吹拂下，使雨滴能夠以 從水平方向到45°角的變化，均勻地?fù)浯蛟谠嚰囊粋?cè)，模擬狂風暴雨的嚴酷環境 。

2.程序Ⅱ：強化試驗：針對大型或無法使用吹雨程序的試件，采用高水壓進行全方面噴淋。系統通過布置在試件四周（如上、下、左、右、前、后六個面）的多個不銹鋼噴嘴，以≥276KPa的壓力噴射水流，模擬極端暴雨條件下的防水能力 。

3.程序Ⅲ：滴水試驗：用于評估設備對垂直下落雨滴（如冷凝、滴落）的防護能力。系統利用一個以20-25.4mm間距點陣分布滴水孔的滴雨盤，產生0.5-4.5mm的雨滴，從≥1米的高度以約9m/s的最終速度勻速降落到試件表面 。

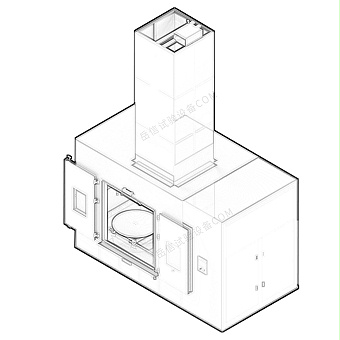

三、系統與設計特點

軍標風源淋雨試驗箱關鍵技術系統：

1.風源與吹雨系統：采用大功率風機配合精密風道設計，提供穩定可調的水平風速，并通過特殊結構的噴嘴產生符合標準要求的雨滴，模擬有風源的降雨環境 。

2.滴雨裝置：采用真空穩壓設計的滴水箱，配合高精度點陣式滴雨孔（孔徑20-25.4mm），確保水滴均勻、穩定地垂直滴落，避免水流成股 。

3.強化噴淋系統：由多組可調角度的不銹鋼噴嘴（間距350mm）和高壓水泵組成，從試件多個方向進行強力噴水，滿足GJB 150.8A對大型試件或特別嚴酷條件的測試要求 。

4.試品旋轉系統：通過減速電機和可調速轉臺，使試件在試驗中以1-5r/min的轉速緩慢旋轉，確保其各個表面承受均勻的淋雨沖擊 。

5.精密控制系統：采用彩色觸摸屏與可編程控制器，實現對水溫、降雨強度、風速、轉臺轉速及試驗時間的精確設定與自動控制，并具備實時監控、數據記錄與故障報警功能 。

6.材質與安全：內箱采用SUS304不銹鋼，外箱為優質庫板/鋼板噴塑，并配備風機、電機、水泵過載保護、漏電、超溫 等多重安全保護系統，確保設備長時間穩定運行 。

四、應用領域

該設備廣泛應用于需要高可靠性密封防雨性能的行業：

1.軍標與航空航天：檢測軍用通信設備、雷達、導航儀器、外部武器掛架等，在強降雨環境下的生存與工作能力 。

2.汽車及零部件：測試車燈、外部信號裝置、電氣防雨套、門鎖、天窗、新能源充電接口等在暴雨中的密封性 。

3.電子電氣與戶外設備：評估戶外機柜、連接器、照明設備、攝像頭等的防水等級（如IPX3-X9K，部分設備可擴展） 。

4.科研與質檢：科研機構和質量監督檢驗部門用于產品開發、定型鑒定及標準符合性測試 。
