方案背景

軍標淋雨淋雨試驗箱的淋雨試驗系統是根據GJB 367A-2001 《裝備通信設備通用規范》 、GJB 150.8-1986以及GJB150.8A-2009軍用設備淋雨試驗方法和要求 ，對軍用設備進行全面規范的淋雨試驗。該系統包括三個程序：程序Ⅰ（降雨和吹雨）、程序Ⅱ（強化）和程序Ⅲ（滴水）。

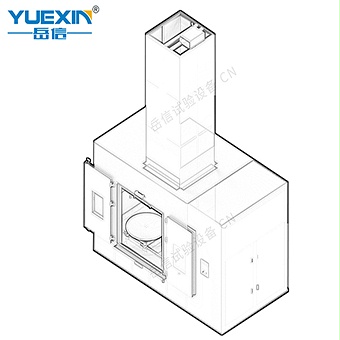

軍標淋雨試驗箱-繪畫圖

方案概述

【風速調節范圍】試驗箱內的風機可以產生從5到18米每秒不等的氣流速度，允許的風速誤差為正負5%。風源應當相對于試驗樣品的方向，以使得氣流能夠從水平方向變?yōu)?5度角，并均勻地對試驗樣品的一側進行吹打。

降雨裝置由升降裝置和滴雨盤構成?？梢允褂每刂破鱽碓O(shè)置降雨裝置的試驗程序，并自動在三種試驗?zāi)Ｊ街星袚Q：帶風源淋雨、距離樣品表面1米處自動降雨。滴水箱的有效滴水面積為5000×5000mm，并且針孔之間的間距為20×20mm。滴水箱是由不銹鋼材料制成的。

【噴嘴參數】噴嘴直徑為0.4毫米，滴水孔間距為20毫米，可以實現雨滴直徑在0.5到4.5毫米之間。噴頭設計應該能使水成滴狀。

【實驗時間】可以進行周期循環；連續降雨時間可以設定，極限長可達24小時；

【增強降雨效果】噴嘴的壓力必須達到或超過276kpa，雨滴的直徑為2至4.5毫米。噴頭將安裝在旋轉臺的樣品的后面和頂面，每個面都將有2排2列的噴嘴構成一個方格噴淋網陣。頂部同樣也會安裝2排2列的噴嘴，構成一個方格噴淋網陣。噴嘴之間的間距為500×500毫米，噴嘴本身呈全圓形噴霧型，采用螺紋連接可拆卸，噴射角度大約為60度。噴嘴的噴孔直徑為1.0毫米。

軍標淋雨試驗-設計圖

【樣品旋轉臺】安裝樣品直徑為φ1000mm；承重能力≥100Kg；轉速范圍為1～16rpm/min，連續可調，可設定自動工作；旋轉角度可任意設定，停留時間可設定。

方案價值

軍標淋雨淋雨試驗箱方案模擬實際淋雨環境，對產品進行耐水性能測試。該方案滿足設計要求，具有結構簡單、操作方便、安全可靠等特點，確保產品符合軍標要求：軍標淋雨試驗箱嚴格按照軍標要求設計，能夠模擬各種惡劣的淋雨環境，對產品進行全面的測試，確保產品符合軍標要求，提高產品的可靠性和穩定性。同時，該方案注重測試流程的規范化和標準化，有助于提高測試結果的準確性和可靠性。
